차근차큰 Ncloud Subnet 설정

오늘은 지난 VPC설정에 이어 이제 Subnet을 설정해 보도록 하겠습니다.

지난번 VPC를 큰 땅에 비유를 한다면 이제 하나의 건물을 짖기위한 소규모 땅을 구성한다 생각하면 좋을거 같습니다....

잘 표현한지 모르겠네요...ㅋㅋ

VPC대역 안에서 subnet이 생성되는데 용도에 맞춰 논리적으로 격리된 네트워크를 만들어 줍니다.

이전시간에 우리는 10.0.0.0/16의 65,534개의 아이피를 사용할 수 있도록 만들었습니다.

이제 큰 구역에서 건물을 짖기위해서 다시 작은 땅을 만들도록 하겠습니다.

만들기 전에 우리가 단순하게 집에서 가정용으로 사용하는 공유기 처럼 cidr /24로 subnet을 생성하면. 10.0.0.0/24 ~ 10.0.255.0/24까지 256개의 subnet을 생성할 수 있습니다.

서브넷 생성 페이지로 들어와서 Subnet생성 을 클릭해 줍니다.

서브넷을 생성하기 위한 페이지로 들어왔습니다.

• Subnet 이름 : 영문 소문자로 시작하여 숫자 포함 할수 있으며 최소 3자 이상 30자 이하로 구성합니다.
• VPC : 이전시간 생성한 VPC를 선택
• IP주소 범위 : 해당 VPC 범위 내에서 구성 합니다.
• 가용 Zone : KR1, KR2 가 있습니다
• Network ACL : default로 생성한 ACL사용합니다.
• Internet Gateway전용 여부 : Public / Private 로 구분 되며 public은 LoadBalancer는 사용 불가 합니다.
• 용도 : 일반 | LoadBalancer | BareMetal | NatGateway 로 구분하여 선택할 수 있습니다.

이제 우리는 지난시간과 합쳐져 cidr /26으로 3개의 대역과 /27 2개 대역을 만들 것입니다.

목표 서브넷 구성

1. 10.0.1.0/26 (private web)
2. 10.0.1.64/26 (private db)
3. 10.0.1.128/26 (private LoadBalance)
4. 10.0.1.192/27 (bestion public)
5. 10.0.1.224/27 (NatGateWay)

우리는 이렇게 나눈 서브넷을 가지고 추후 서버를 생성 할 것입니다. 그리고 2tier의 구성을 해 볼 예정입니다.

우선 목표 구성 처럼 만들어보겠습니다.

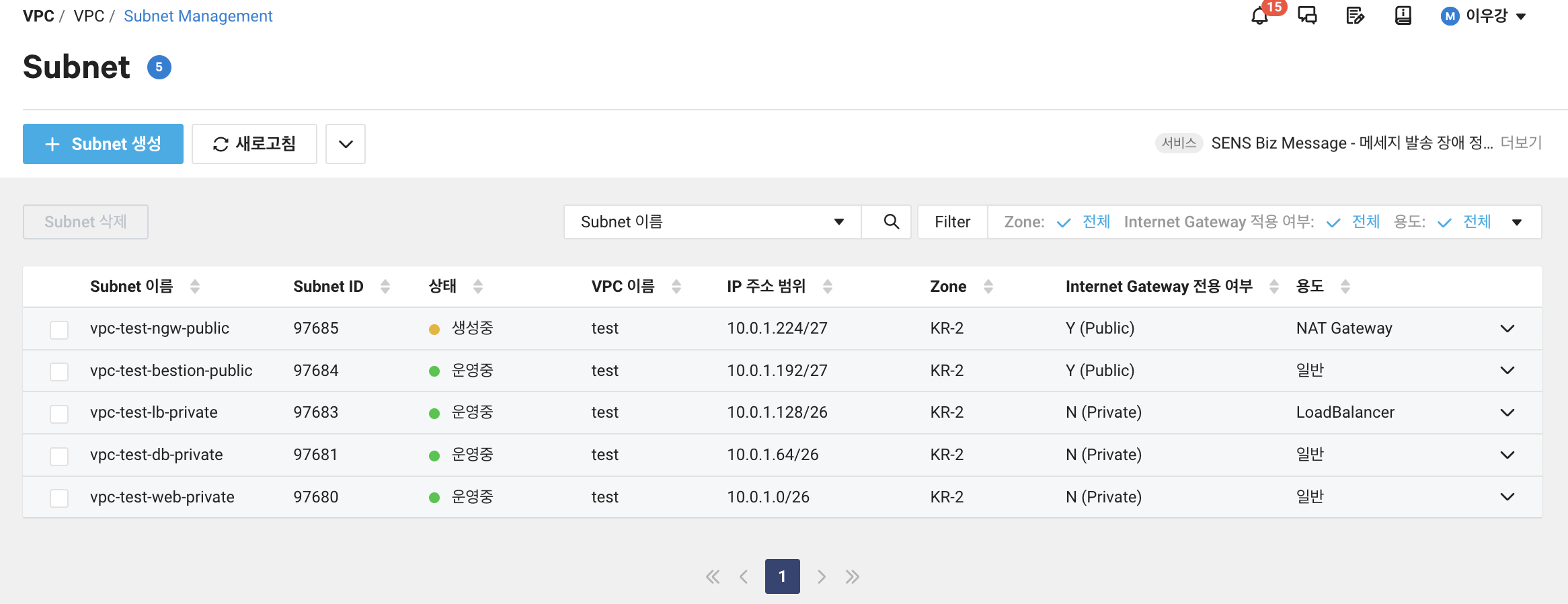

위와 같이 모두 설정되셨나요.? 자주 해보시면 익숙해 지실 거에요

조금 다른 부분이 서브넷 구분이 조금 다르죠?
